تفاصيل المنتج:
شروط الدفع والشحن:
|
| ماركة: | فوتون، ايسوزو، دونغفنغ، هوو، جاك، جمك، شكمان، فاو | وظيفة: | ضاغطة القمامة، وإزالة النفايات |
|---|---|---|---|
| مادة: | الكربون الصلب Q235B | سماكة: | الجانب 3 مم والسفلي 4 مم |
| حجم الخزان: | 5cbm/5000 لتر/3 طن | قاعدة العجلات: | 3308 ملم |
| القدرة الحصانية: | 108 حصان | المضخة الهيدروليكية: | العلامة التجارية الصينية الشهيرة |
| نظام التحكم: | نظام تشغيل العلامة التجارية سيمنز. | ضمان: | 1 سنة |
| يتحكم: | كل من التحكم اليدوي والكهربائي |
مركبات إزالة النفايات المضغوطة ذاتية القيادة من طراز Dongfeng 5m3/5,000 لتر
أوصاف المنتج

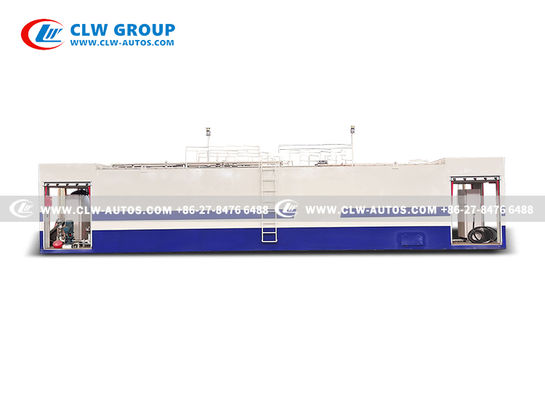

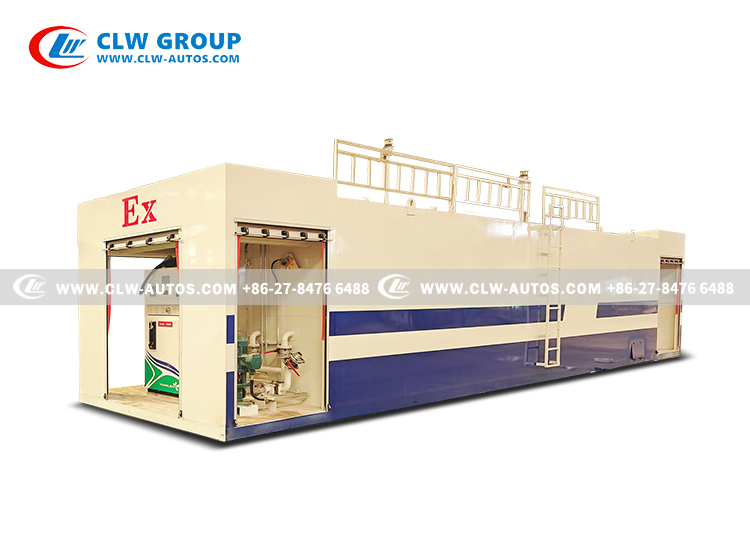

تم تصميم محطة الوقود المثبتة على الزلاقة بسعة 50 متر مكعب هذه لتوفير وقود آمن وفعال وذكي في الموقع. تم تصنيعها من الفولاذ Q235-B مزدوج الطبقات (8 مم داخلي / 4 مم خارجي)، وتضمن هذه الخزانة المقاومة للانفجار أقصى قدر من المتانة ومقاومة التآكل. وهي مدمجة مع المضخات وأنظمة القياس واستعادة الأبخرة وإخماد الحرائق والمراقبة الإلكترونية للمستوى، وتوفر أتمتة كاملة وإدارة عن بعد.
تعتبر هذه الحلول المعيارية مثالية للتطبيقات الصناعية والبناء والتعدين وتزويد الأساطيل بالوقود، مما يقلل من وقت التركيب ويقلل من تكاليف المشروع ويلبي معايير السلامة والمواد الكيميائية الخطرة الصارمة. تعمل بطاقة IC على تفويض وإدارة الوقود المستندة إلى السحابة على تحسين الكفاءة التشغيلية مع تقليل المخاطر.
الميزات الرئيسية:
تصميم خزان مزدوج الطبقة شديد التحمل:فولاذ Q235-B داخلي 8 مم وخارجي 4 مم مع لحامات مقواة.
نظام شامل مقاوم للانفجار:موانع اللهب وصمامات التنفس وتخفيف الضغط واستعادة الأبخرة وصمام الإغلاق التلقائي في حالات الطوارئ وأجهزة إنذار الصوت والضوء.
مراقبة ذكية لمستوى الوقود:مقياس إلكتروني مغناطيسي دقيق بدقة ±0.2 مم وتتبع في الوقت الفعلي.
معدات تزويد الوقود المتكاملة:مضخة مقاومة للانفجار وموزع خرطوم واحد بمعدل تدفق 5–70 لتر/دقيقة.
إخماد الحريق التلقائي:نظام مسحوق جاف فائق النعومة متوافق مع معيار GA602-2013.
هيكل صيانة فعال:منافذ وصول سهلة التنظيف وفلاتر قابلة للاستبدال.
تركيب معياري وتشغيل:إعداد سريع وإعادة تحديد الموقع وتقليل أعمال البناء.
بطاقة IC وإدارة السحابة:تفويض وقود آمن ومراقبة عن بعد مع تحليل البيانات.
مواصفات المنتج
| معلمات معدات 50 متر مكعب | |
| الأبعاد الخارجية(باستثناء الحاجز وأنبوب التنفس) | الطول: 15.11 م |
| العرض: 2.65 م | |
| الارتفاع: 2.94 م | |
| هيكل الخزان | الخزان الداخلي: 8 مم |
| الخزان الخارجي: 4 مم | |
| بصمة القدم | ≈ 41 م² |
| الحجم | ≈ 50 م³ |
| الوزن | ≈ 20 طن |
| المادة | الخزان الداخلي/الخارجي: فولاذ كربوني Q235-B |
| جهد التشغيل | 380 فولت، ثلاثي الأطوار، خمسة أسلاك |
| طاقة التشغيل | الحد الأقصى لاستهلاك الطاقة المتزامن لجميع المعدات ≤ 8.5 كيلو واط |
| خزان مقاوم للانفجار وملحقات السلامة | |
| خزان تخزين مقاوم للانفجار | خزان تخزين مقاوم للانفجار. يستخدم كلا الخزانين الداخلي والخارجي تقنية تقوية اللحام مزدوجة الطبقات، مع قوة لحام أعلى من قوة اللحام التناكبي للوحة فولاذية بسمك 12 مم. (حاوية تعبئة المواد الكيميائية الخطرة تحت الضغط الجوي) |
| مادة حاجز مقاومة للانفجار | مادة حاجز مقاومة للانفجار مملوءة في كل من الخزان الداخلي والطبقة البينية بين الخزانات الداخلية/الخارجية. (حسب متطلبات العميل) |
| قاعدة الوحدة | ST--50/2-02 |
| نظام كهربائي مقاوم للانفجار | 380 فولت ثلاثي الأطوار |
| إنذار صوت وضوء مقاوم للانفجار | تردد الوميض: 150/دقيقة؛ شدة الصوت ≥ 90 (ديسيبل). علامة مقاومة للانفجار: Ex db ⅡC T4 Gb; Ex tb ⅡC T130℃ Db; مستوى الحماية: IP65. |
| نظام إضاءة السلامة | ضوء سقف مقاوم للانفجار، تصميم متكامل، جمالي وموفر للطاقة. علامة مقاومة للانفجار: Ex db eb mb ⅡC T6 Gb; Ex tb ⅡC T80 درجة مئوية Db. |
| جهاز إنذار الزيت والغاز | يستخدم مستشعرات الاحتراق التحفيزي المستوردة وتقنية المتحكم الدقيق. يتميز بعرض التركيز وإنذار الصوت/الضوء. يتم تركيبه في مناطق التزود بالوقود أو غرف المضخات/الصمامات للتفريغ. |
| جهاز الإغلاق في حالات الطوارئ (صمام الحماية بالإغلاق التلقائي) | يقوم تلقائيًا بإغلاق الخزان في حالة الكوارث التي لا يمكن السيطرة عليها مثل الزلازل أو الانقلاب أو السقوط أو التأثير، مما يمنع تسرب الوقود. يستخدم مكونات النقل الميكانيكية الداخلية لضمان التشغيل حتى أثناء انقطاع التيار الكهربائي. مفتوح بشكل طبيعي، يغلق عبر وصلة قابلة للانصهار تذوب في النار. |
| جهاز إطفاء الحريق التلقائي | يحتوي على عامل إطفاء مسحوق جاف فائق النعومة وغاز دفع نيتروجين. يلبي الأداء الفني GA602-2013. درجة حرارة التنشيط: 68-93 درجة مئوية. |
| مانع اللهب والصمام المتنفس المقاوم للانفجار | ضغط التشغيل الإيجابي لصمام التنفس: 2 كيلو باسكال ~ 3 كيلو باسكال، ضغط التشغيل السلبي: 1.5 كيلو باسكال ~ 2 كيلو باسكال. ارتفاع التركيب > 4.5 م. الضغط الاسمي: 1.0 ميجا باسكال. |
| جهاز تخفيف الضغط في حالات الطوارئ | ينفتح عند زيادة الضغط الداخلي، مما يؤدي إلى خفض الضغط بسرعة لمنع انفجار الخزان وتجنب الحوادث الأكثر خطورة. واحد لكل مقصورة. ضغط الفتح: 27 ± 2 كيلو باسكال. |
| جهاز منع التعبئة الزائدة | يقفل الخزان تلقائيًا عندما يتجاوز مستوى الوقود ارتفاع التحذير (95% من سعة الخزان)، مما يمنع الانسكاب. |
| نظام الحماية من الصواعق والتأريض الثابت | يتضمن إنذار التأريض الثابت، وواقي زيادة التيار، ومشابك ثابتة من سبائك الألومنيوم للتوصيل بالشاحنات الصهريجية، وسلك تأريض مضفر من النحاس. تتصل محطة الزلاقة بالقطب الكهربائي الأرضي للموقع (يضمن المستخدم مقاومة الأرض <4Ω). |
| جهاز الحماية الأمنية | مع سلم وحاجز أمان. |
| الوصول إلى تنظيف الخزان | مزود بمنفذ وصول للتنظيف. يقلل من وقت التنظيف الإجمالي بمقدار النصف مقارنة بمحطات الزلاقة التقليدية المقاومة للانفجار مع الحفاظ على أداء مقاومة الانفجار. |
| قياس مستوى السائل | |
| مقياس المستوى الإلكتروني | مقياس مستوى إلكتروني مغناطيسي. يتضمن مسبارين، وشاشة LCD تعمل باللمس. النطاق: 0.15 ~ 2.7 م؛ الخطأ: ±0.2 مم. واجهة وسيطة مرئية للخزان مع مراقبة درجة الحرارة. |
| جهاز إنذار المستوى | يتم تشغيل الإنذار عند ≥90% من سعة الخزان. |
| جهاز القياس اليدوي | للمعايرة الدورية لمقياس المستوى الإلكتروني. يمكنه أيضًا قياس حجم الخزان في حالة تعطل المقياس الإلكتروني أو أثناء انقطاع التيار الكهربائي. |
| التزود بالوقود والتفريغ | |
| مضخة التفريغ | مضخة تفريغ عمودية مقاومة للانفجار. معدل التدفق: 30 م³/ساعة. محرك مقاوم للانفجار (dⅡ)، مستوى الحماية: IP55. |
| نظام أنابيب مضخة التفريغ | منفذ التفريغ هو الحجم القياسي للتوصيل بالشاحنات الصهريجية. موصل سريع: نوع ذاتي الإغلاق DN65 مع صمام كروي. قطر الأنبوب: DN65. ارتفاع نهاية أنبوب المخرج من قاع الخزان: 0.15 م. |
| نظام استعادة الأبخرة أثناء التفريغ | مزود بوحدة استعادة الأبخرة من المرحلة الأولى للتفريغ في حلقة مغلقة مع الشاحنات الصهريجية، مما يمنع إطلاق الأبخرة. |
| مرشح التفريغ | ستانلس ستيل، 60 شبكة. وحدة الفلتر قابلة للإزالة ككل؛ يمكن إعادة استخدام دعامة شاشة الفلتر الداخلية، فقط شبكة الفلتر المصنوعة من الفولاذ المقاوم للصدأ تحتاج إلى الاستبدال. سهولة الصيانة، منخفضة التكلفة. |
| موزع الوقود | مضخة واحدة، موزع خرطوم واحد. مضخة ذاتية التحضير، عداد تدفق، شاشة LCD، محرك 380 فولت، خرطوم. الوحدة بأكملها مقاومة للانفجار، وتتميز بحماية المصهر، وصمام انقطاع الخرطوم، وزر إيقاف الطوارئ، ووظيفة التفريغ الثابت. معدل التدفق: 5-70 لتر/دقيقة. |
| نظام إدارة الواجهة الخلفية الذكي | إحصائيات بيانات التزود بالوقود ببطاقة IC، والإرسال في الوقت الفعلي، والبيانات المستقرة. |
صور تفصيلية
