تفاصيل المنتج:
شروط الدفع والشحن:
|
| سعة خزان المقطورة: | 40 م3-61.9 م3 | بدل التآكل: | 1.0mm |
|---|---|---|---|
| درجة حرارة التصميم: | -19~50 درجة | مادة الخزان: | Q345r، Q370r، أو SA516gr70، إلخ. |
| العلامة التجارية المحور: | BPW، فوا، يورك، الخ. | كبح الوزن: | 15000 كجم |
| اختبار الضغط الهيدروليكي: | 2.1 ميجا باسكال | عامل التعبئة: | 420-590 كجم/م3 |
| إطار: | 12R22.5 | المعالجة الحرارية: | خزان كامل |
| اختبار ضيق الهواء: | نعم | اختبار هيدروليكي: | نعم |
| حياة: | 20 سنة | اللون والشعار: | حسب الطلب |
| ضمان: | 1 سنة | ||
| إبراز: | "جوست أوتريجر" نصف مقطورة للغاز المسال,25 طن غاز سائل نصف مقطورة,25t LPG Gas Semi Trailer |
||
وصف المنتج:
1. أبعاد إجمالية 12740*2480*3800
2. سعة خزان 25 طن مع مادة خزان فولاذ الكربون Q345
3. ضغط تصميم 1.61 و 2.22 ضغط الاختبار الهيدروليكي
4. Jost outrigger ، محاور BPW 3 * 13T
5. ملحقات غاز البترول المسال: فتحة ، صمام أمان ، مقياس مستوى ، صمامات إغلاق الطوارئ ، صمام كروي ، مقياس سائل ، مقياس حرارة ، مقياس ضغط
نطاق التطبيق:
-- تستخدم لنقل غاز البترول المسال بكميات كبيرة وعلى مسافات طويلة من المستودع أو المحطة الطرفية إلى محطات غاز البترول المسال الأصغر في مدن أخرى.
-- يمكننا تقديم مقطورات صهريج شاحنات الجسر من غاز البترول المسال من 40 متر مكعب إلى 60 متر مكعب ومن 20 طنًا إلى 30 طنًا.
-- معايير التصنيع: GB-150 ، ASME ، U STAMP ، CCC ، ISO9001: 2008
-- ملحقات اختيارية: مقياس مستوى ROCHESTER ، مقياس تدفق الحجم والكتلة (علامة LC أو Neptune) ، مظلة ، مضخة غاز البترول المسال ، آلة توزيع غاز البترول المسال ، خرطوم التعبئة ،
-- سريع في الطور السائل أو البخاري من النوع الشفاهي
-- محاور FUWA و L1 و YORK و BPW
مواصفات المصنع لشاحنة جسر غاز البترول المسال 25 طنًا
| المعلومات الأساسية للخزان | ||
| حجم الخزان (متر مكعب) | 49.6 | |
| الأبعاد الإجمالية (الطول * العرض * الارتفاع) (مم) | 12740*2480*3800 | |
| أبعاد الخزان (القطر الداخلي * السماكة * الطول) | 2300*12*12354 | |
| الوزن التقريبي (كجم) | 15300 | |
| الحمولة الصافية (كجم) | 20832 | |
| الوزن الإجمالي (كجم) | 36132 | |
| قاعدة العجلات (مم) | 6800+1320+1320 | |
| هيكل الخزان | ||
| المنتجات | غاز البترول المسال (البروبان) | |
| خاصية السائل | قابل للاشتعال | |
| درجة حرارة التصميم (ºC) | 50ºC | |
| ضغط التصميم (ميجا باسكال) | 1.61 | |
| بدل التآكل (مم) | 1.00 | |
| عامل وصلة اللحام | 1 | |
| المواد الرئيسية لتحمل الضغط | هيكل الخزان: Q345 ، 12 مم ، | |
| اللوحة الطرفية: Q345R ، 12 مم | ||
| العارضة الرئيسية: 16Mn | ||
| الكشف | ||
| المعالجة الحرارية | معالجة شاملة في الفرن ، 600ºC إلى 640 ºC | |
| الكشف عن العيوب | كشف عيوب 100٪ | |
| ضغط الاختبار (ميجا باسكال) | 1.61 | |
| الاختبار الهيدروليكي (ميجا باسكال) | 2.1 | |
| فحص Magnaflux | يهدف إلى مكان اللحام الذي لا يمكن أن يغطيه الكشف عن العيوب | |
| فتحة (حسب متطلبات العميل) | ||
| الكمية | 1 ؛ في الأعلى | |
| الحجم | DN450 | |
| صمام الأمان (حسب متطلبات العميل) | ||
| الكمية | 2 | |
| الموقع | في الجزء العلوي من الخزان | |
| الحجم | DN80 | |
| مقياس المستوى | ||
| النوع | نوع المفتاح اليدوي | |
| الموقع | في الجزء الخلفي من الطبق النهائي | |
| نظام التشغيل | ||
| المحاور | 3 * 13T BPW | |
| الإطارات | إطار بدون أنبوبي 12R22.5 ، 8 مع إطار احتياطي واحد | |
| ساق الهبوط | JOST | |
| الدبوس الملكي | # 50 أو # 90 | |
| نظام التحكم | ||
| صمامات إغلاق الطوارئ | 2 أو 3 | |
| صمام كروي | 4 أو 6 | |
| مقياس السائل | 1 | |
| مقياس حرارة يشير إلى الضغط | 1 | |
| مقياس الضغط | 1 |
|

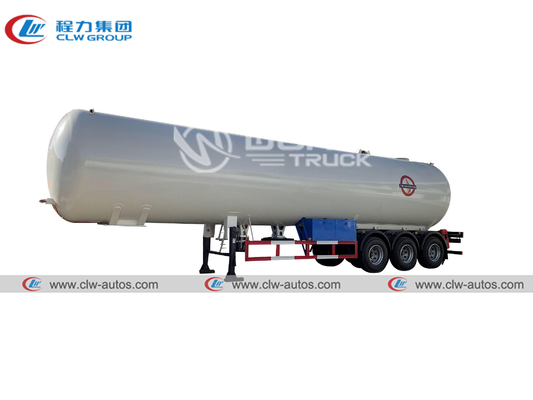

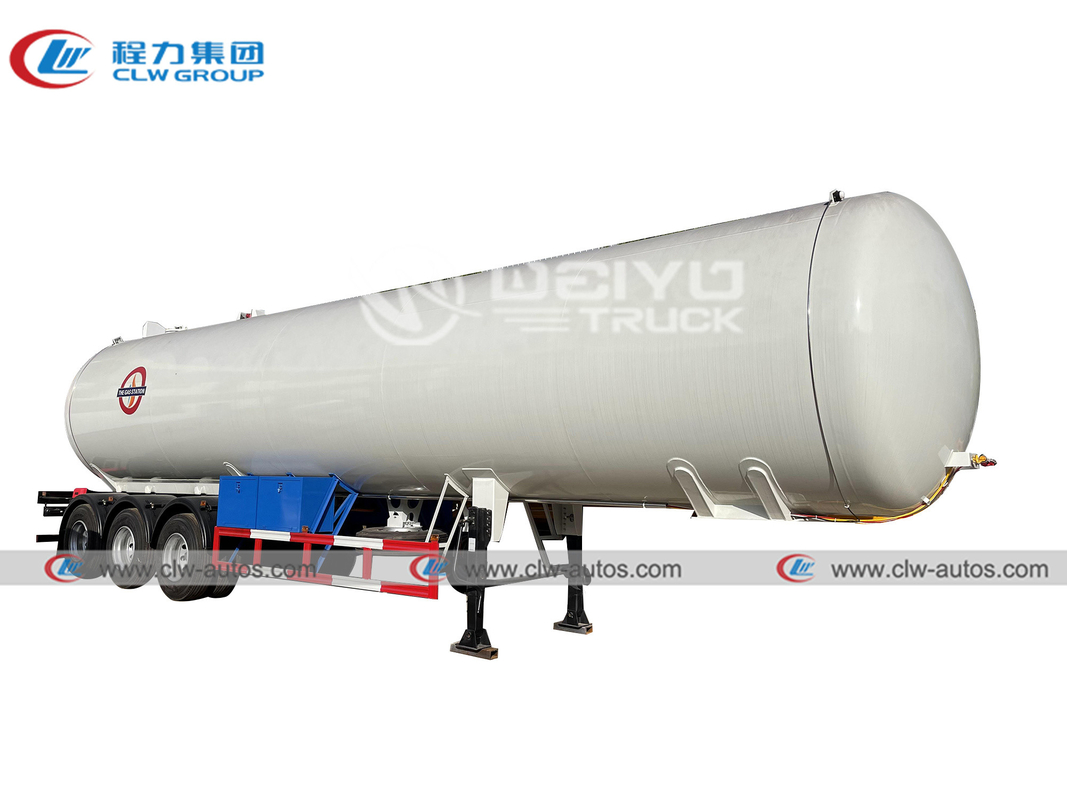

الصور المرجعية:
رسم تخطيطي للهيكل الرئيسي
لماذا تختارنا:
الكلمات الدالة:
شبه مقطورة غاز البترول المسال ، شبه مقطورة غاز البترول المسال ، شبه مقطورة غاز مسال ، شبه مقطورة خزان غاز مسال ، شبه مقطورة خزان غاز مسال ، شبه مقطورة نقل غاز البترول المسال ، شبه مقطورة غاز البترول المسال ، شبه مقطورة صهريج غاز البترول المسال. إنها شبه مقطورة نقل خاصة لنقل الغازات المسالة مثل البروبان والبروبيلين وثنائي ميثيل الأثير والأمونيا السائلة وميثيلامين وأسيتالديهيد.
